| 飞鹏工业设计案例-配电柜7 |

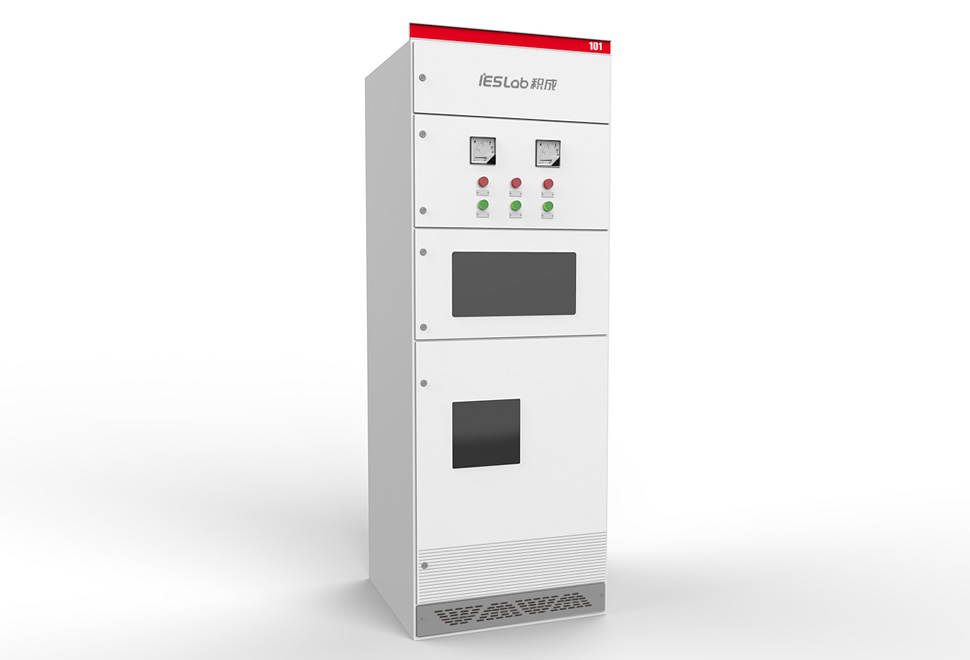

| 改进之前产品的呆板造型，为新的产品添加活力的造型元素，使得整体更加协调而又不呆板。新产品采用模块化设计、实现多功能组合，适用于冶金、石油、化工、工矿企业及基础设施等领域中所有要高可靠性场合的低压系统，配电和电动机控制系统。 |
 |
| 采用的柜体结构具有高度的灵活性，根据客户的需求或不同使用场合，柜体内可安装多种型号及规格元器件。根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，可通过组合结构实现安全可靠，安装、检修、维护便捷并降低生产成本。符合国家IEC60439-1、GB7251.1及JB/T9611等相关标准。 该开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电间隔、防止在带电时误合接地开关的联锁功能，既可配用ABB公司的VD4真空断路器，又可配用国内生产的VS1真空断路器，实为一种性能优越的配电装置。 |
| 框架为C型材组合式结构，结构件都经过镀锌处理或敷铝锌板制作。通过8.8级自攻六角螺钉锁紧连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件，组装成一台完整的装置。装置内零件部件尺寸、隔板尺寸，刻于模数化（模数单位E=25mm ）。垂直通道及一二次接插件均改为GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出现或测出线方式均可。在保持原有工作性能及外观同时，实现安全可靠、安装、检测、维护便捷并降低了生产成本。通过飞鹏工业设计一系列的设计改进，使得设备的整体效能得到大幅提高，能满足多方面的使用要求。 |
